Tipps für die technische Wartung deines Druckers

by Katja

Wie alles begann

Nachdem die Garantie einiger unsere Drucker abgelaufen war, überlegten wir uns selbst die technische Wartung dieser zu übernehmen. Why not? 🤷‍♀️ Die meiste Erfahrung habe ich an unseren Epson Stylus Pro 9900 Druckern gesammelt. Einiges davon habe ich bereits als kleines Tutorial für Youtube zusammengestellt, wo du gern reinschauen kannst. Reinigungsstation wechseln, Druckkopf und Dampereinheit tauschen. Es stellt sich schnell eine Routine ein, da sich Schritte wir das Abschrauben von Abdeckungen jedes Mal wiederholen. Auch an der Epson Surcolor S70600 habe ich einige Reparaturen durchgeführt. Aber erst einmal ein paar Basics zum Reparieren und zu mir. 😎

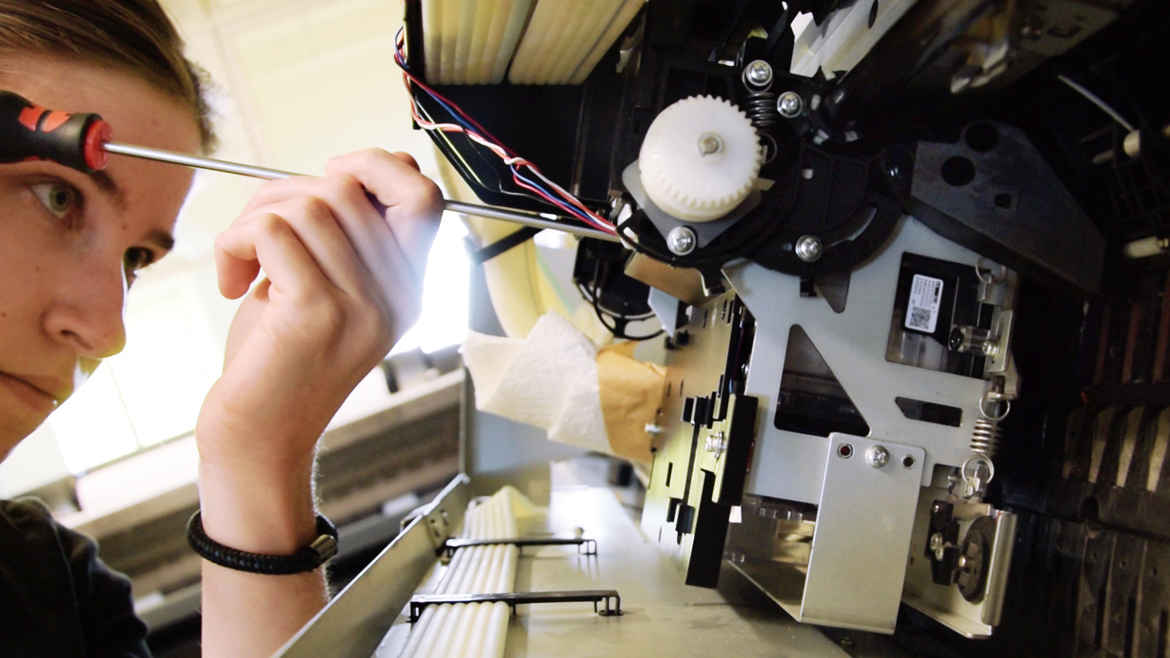

Technische Wartung – Druckkopf & Damper tauschen am Epson Stylus Pro 9900

Ich bin keine Technikerin

Neben dem Technikerhandbuch und einem langen Schraubenzieher ist vieles learning by doing. Sollten hier verwendete Begriffe oder Beschreibungen nicht dem Lehrbuch entsprechen, so verzeih mir dies und berichtige mich gern konstruktiv. 😊

Viele sagen immer „das könnte ich nicht“, aber ich denke eigentlich kann das jeder. 🤔
Eine ruhige Hand und die Fähigkeit sich zu konzentrieren, sind für die technische Wartung der Drucker aber durchaus von Vorteil.
Natürlich sind bei jedem neuen Schritt die Bedenken zunächst da, ob alles funktionieren wird und „hauptsache ich mache nichts kaputt 🤞“. Hinterher entsteht meistens ein große „Aha! So ist das also 💡“, denn das Auseinandersetzen mit der Maschine bringt viel Verständnis mit sich. Und man fühlt sich ein kleines bisschen gottgleich, wenn es funktioniert – ein bisschen. 😉

Auch werde ich unter den Youtube Videos manchmal zu Problemen bei anderen Druckertypen gefragt. Damit kann ich leider nicht konkret weiterhelfen. Allerdings denke ich, dass sich vieles übertragen lässt. Wenn du etwas recherchierst und in Ruhe das Problem betrachtest, kommst du sicher auch zur Lösung. Die nachfolgenden Tipps helfen dir aber bestimmt auch schon etwas bei der technischen Wartung deines Druckers.

Nimm dir Zeit für die technische Wartung und schau dir die Anleitung und Teile genau an. So wie ich. 😅

Ordnung und System für Dummies

Jeder Mensch ist vom Typ her etwas anders und ich bin, naja…sehr ordnungsliebend und strukturiert in vielen Sachen. 🤓 Das ist für die technische Wartung keine so schlechte Eigenschaft glaube ich. Wenn ich einen Drucker auseinander baue sind es viele, viele Schrauben die dabei gelöst werden.

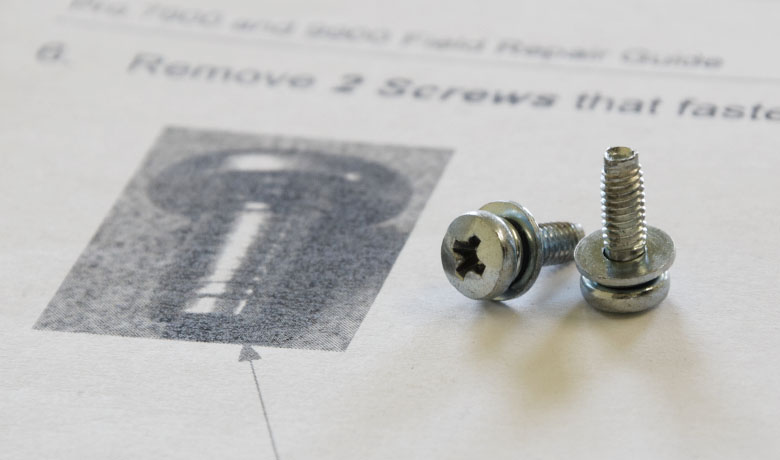

Ich drucke mir zuvor die Anleitung des entsprechenden Parts auf A4 Blättern einseitig aus. Beim Auseinanderbauen lege ich dann die Schrauben immer auf deren Bild ab. So stelle ich sicher, dass ich hinterher alles wieder richtig zuordnen kann und nichts verloren geht. Große Teile wie die Abdeckungen stelle ich auch möglichst nah dazu.

Die gedruckte Anleitung kann ich zu späteren Zeitpunkten wiederverwenden. Manchmal schreibe ich mir direkt Tipps mit darauf, wenn ich eine bessere Lösung finde, als die Anleitung hergibt.

Die gelösten Schrauben geordnet zwischenzeitlich zu parken, kann dir beim Zusammenbauen viel Zeit sparen. Kann? Wird!
Ordnung muss sein 😜

Its magic äh magnetisch

Cindy, die neu im Bereich Druck bei uns ist, habe ich neulich gezeigt, wie man den Druckkopf ausbaut. Dabei gibt es einige tiefliegende Schrauben. Eine davon hat sie nicht heraus bekommen, da man nicht mit den Händen hineingreifen kann. Und ich meinte „Warte, ich magnetisiere den Schraubenzieher“ und habe einen unserer Neodymmagnete, welche wir für unsere magnetischen Glasbilder anbieten, am Schraubenzieher gerieben. Zack magnetisch.
Cindy „Das geht?? Und das….wusstest du einfach?“ ich „Ja 😅 Ich weiß nicht mehr woher, aber ich wusste es schon“. Deswegen dieser Tipp auch für Dich, falls Du ihn nicht kennst. 😁

Nerven schonen

Ein Tipp der dir viele Nerven bewahren wird ist es, alles abzudecken, wo potenziell Schrauben hineinfallen können. Es ist mir schon oft genug passiert: ich löse die Schraube, will sie noch greifen und sie fällt mir in irgendein Loch eine Etage tiefer in das Innere des Druckers. Meistens ist das nicht schlimm. Wenn man Glück hat bekommt man die Schraube so wieder heraus gefischt. Im Zweifel muss man weitere Abdeckungen abschrauben. Je nach Bereich kann das sehr nervig sein. SEHR NERVIG, glaub mir. 🤯
Deswegen lege ich auf alle Stellen, die mir auffallen, ein Stück Pappe o.ä. um zu vermeiden, dass Schrauben während der technischen Wartung verschwinden.

Sensoren überlisten – Zeit sparen bei der technischen Wartung

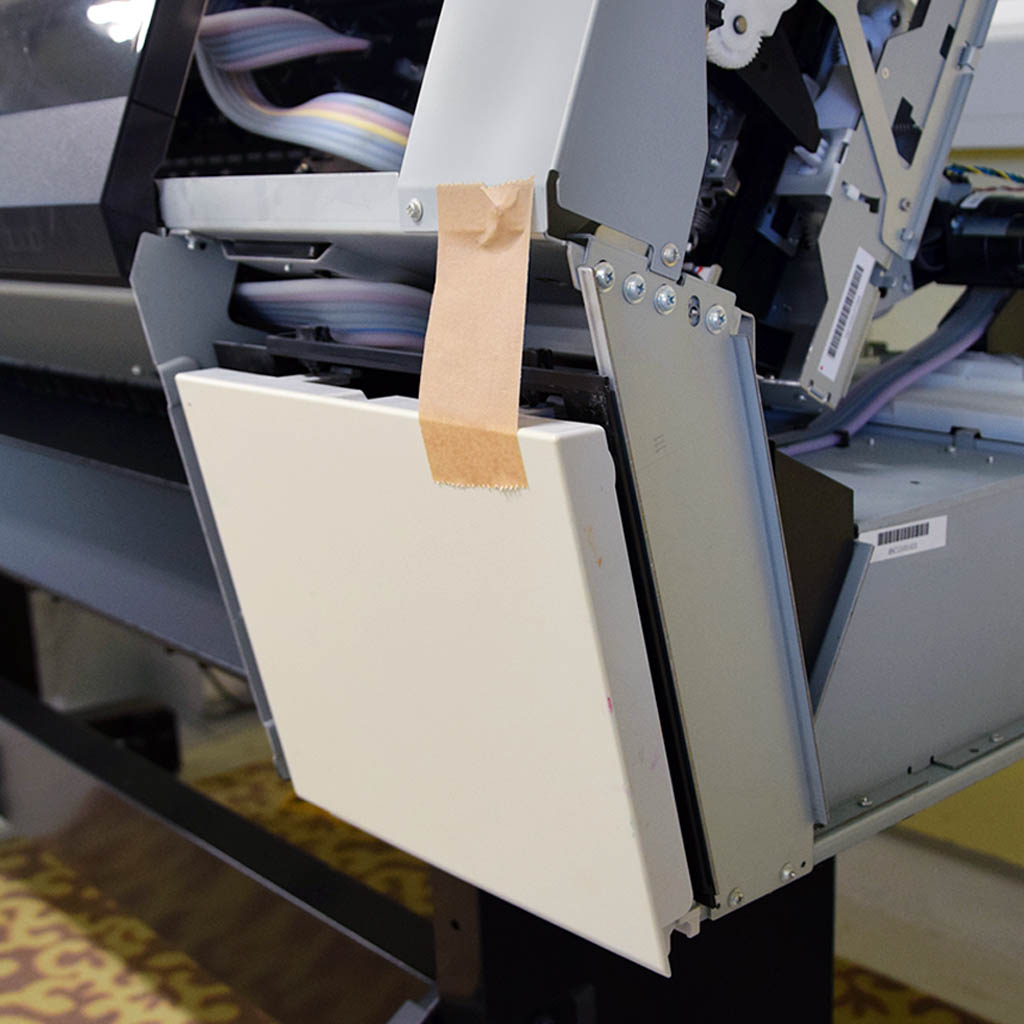

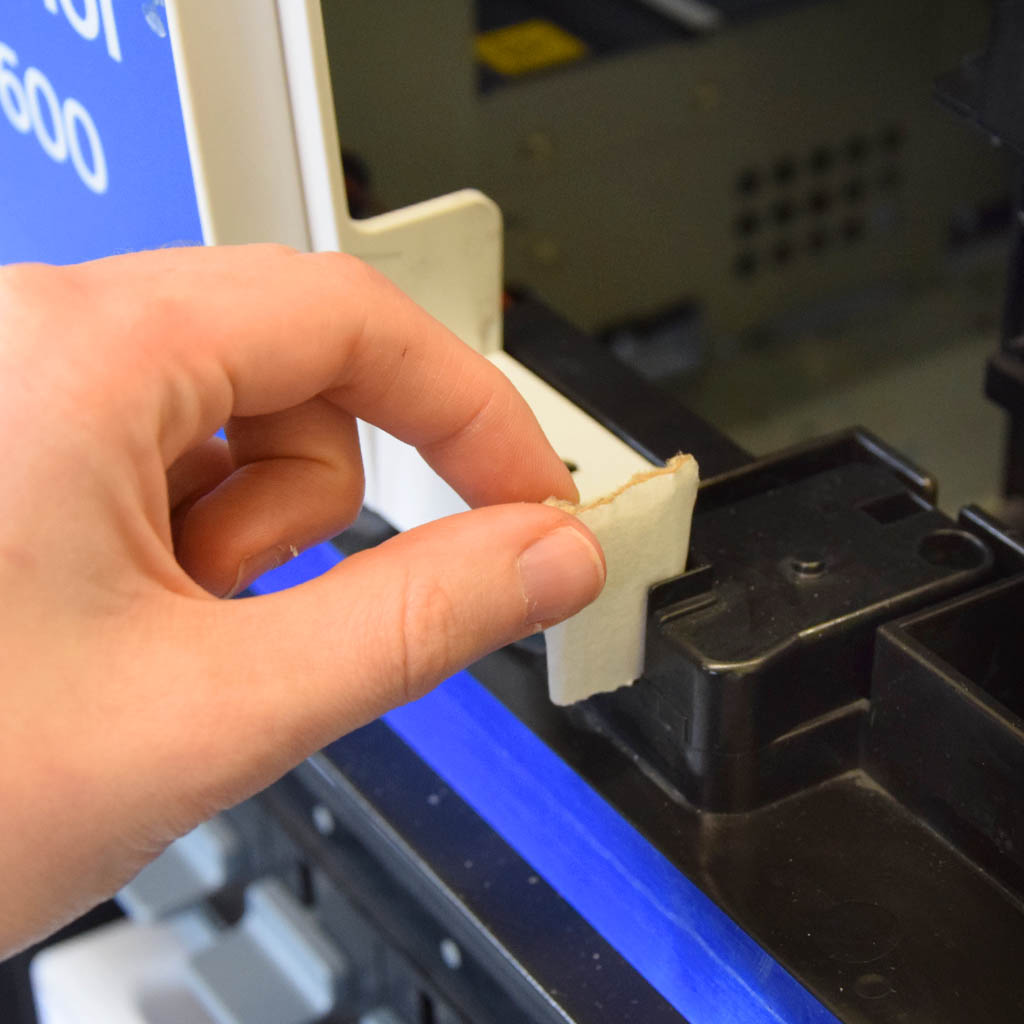

Das Abbauen aller Abdeckungen dauert seine Zeit und ist etwas mühseelig. Wenn ich neue Teile im Drucker verbaue und deren Funktion testen möchte, wird allerdings der Drucker etwas dagegeben haben. „Frontabdeckung schließen 🤪“ und ähnliche freche Sprüche werden dir angezeigt. Schau dir die Abdeckungen und deren Schließmechanismen genau an. Meistens reicht es ein kleines Stück Pappe in den Verschluss zu klemmen. Bei den Tintenabdeckungen mache ich es häufig so, dass ich diese einfach mit etwas Klebeband befestige, ohne sie anzuschrauben.

Oft genug habe ich ein Kabel zum Druckkopf doch nicht ganz fest angeschlossen und ich musste mich erneut bis dorthin arbeiten. Die Sensoren zu überlisten, hat mir dabei enorm viel Zeit gespart.
Und was ich ziemlich cool finde ist, dass man auch mal sieht was konkret im Drucker passiert. Die Geräusche, die einem täglich umströmen bekommen plötzlich konkrete, nachvollziehbare Bewegungsabläufe. Das ist sehr spannend!

Surecolor S70600 – Reinigung bei offener rechter Abdeckung

Dokumentation

Nach der technischen Wartung folgt oft noch etwas Dokumentation. Wann habe ich die Reparatur vorgenommen? Was habe ich gemacht? Was war die Problemlösung? Solche Informationen können nützlich sein, um zukünftige Probleme zu analysieren und schneller handeln zu können. Es ist oft so, dass man seine üblichen Verdächtigen hat und das Spektrum dadurch recht überschaubar ist.

Zur Sicherheit fotografiere ich häufig die Stellen an denen ich Schrauben oder Kabel entferne. Manchmal erkennt man etwas auf dem Bild in der Anleitung nicht richtig und dann orientiere ich mich lieber an meinen eigenen Bildern. Auch diese hinterlege ich in der Dokumentation, wenn ich sie für die Zukunft als wertvoll erachte.

Planlos? Technische Wartung ohne Handbuch

Manchmal findet man nicht das passende Handbuch. 🤔 Ich bin bisher auch vergebens auf der Suche nach einem Technikerhandbuch für einen Mimaki CG 130 FX Plotter gewesen. Das ist im Endeffekt aber nicht schlimm. Wichtig ist auch hier die Dokumentation. Fotografiere so viel wie möglich, von allen Seiten. Der Klassiker ist nämlich, dass einem genau der Teil der Ansicht fehlt, den man benötigt. 😅 Damit stellst du sicher, dass du den Ausgangspunkt wieder erreichst. Parallel würde ich empfehlen, den Prozess zu filmen. Wenn man nicht genau weiß, wie Teile zusammengesetzt sind und z.B. eine Feder springt heraus, kann man besser nachvollziehen wie es zusammengesetzt war.
Nach und nach kannst du so dein eigenes Handbuch erstellen. Teile gern deine Erkenntnisse, denn ganz sicher sitzt irgendwo mindestens eine zweite Person mit einem rauchenden Kopf, der du einen großen Gefallen mit deinem Wissen tun kannst. 😊

Wie ist das bei dir?

Ich hoffe diese Tipps helfen Dir für den Anfang. Wie gesagt, ich habe das nicht professionell gelernt, sondern nur aus praktischer Erfahrung mitgenommen. Wenn Du selbst Tipps oder bessere Ansätze hast für die technische Wartung von Druckern, dann schreibe es gern in die Kommentare. 😊

Kannst du dir Vorstellen die technische Wartung an einem Drucker vorzunehmen? Oder hast du selbst bereits Erfahrungen darin gesammelt?

Dein Drucker läuft bereits? Perfekt 😁 Dann schau doch mal in Saschas Beitrag zum Thema Farbmanagement rein. Denn ein hochwertiges Druckergebnis bestimmt nicht nur die Maschine. ☝️
